光纤布拉格光栅传感技术在高应力隧道监测中的应用

2025-07-03 11:17

一、研究背景与技术原理

在隧道施工过程中,常面临高应力岩爆、软岩大变形、突水涌泥等难题,传统监测技术在复杂地质条件下难以满足需求。

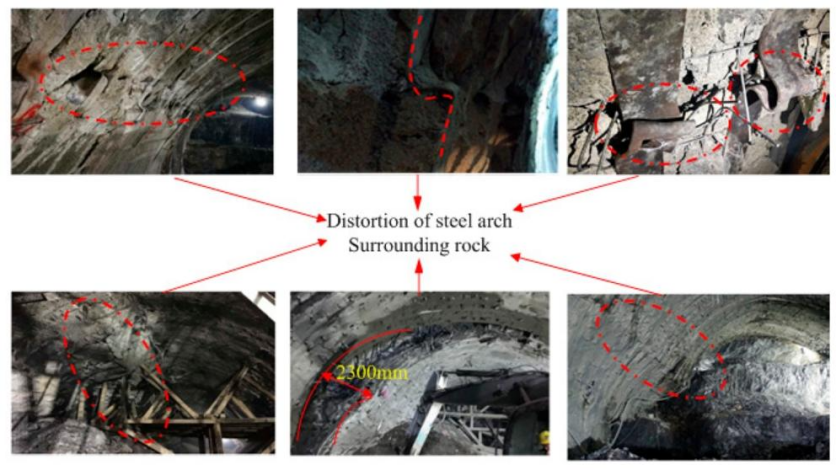

隧道变形和破坏

光纤布拉格光栅(FBG)传感技术基于光的布拉格衍射原理,当外界应力或温度变化时,光栅反射波长会发生偏移,通过解调仪可实时获取变形数据。其具有抗电磁干扰、耐腐蚀、精度高的特点,为隧道安全监测提供了新路径。

二、工程概况与挑战

木寨岭隧道全长 15.221km,最大埋深 638m,穿越复杂地质区域。其中 2# 斜井长 1813.43m,埋深 591m,围岩以薄层碳质板岩为主,自稳能力极差,施工中初始支护多次受侵,累计收敛值最高达 3145mm。

三、技术方案与实施

(一)监测系统部署

采用 NZS-FBG-MDP 位移传感器组,分 0~1m、1~5m、5~10m 三段监测围岩深部变形,配套解调仪实现自动采集。钢拱应变监测选取拱顶、拱肩、拱腰五点位,使用定制夹具预焊接底座,确保安装精度。

(二) 关键安装工艺

1. 光纤位移计安装:C-6 钻机成孔后,将传感器与注浆管同步下放,孔口用棉絮与聚氨酯胶密封,注入水灰比 2:1 的水泥浆养护。

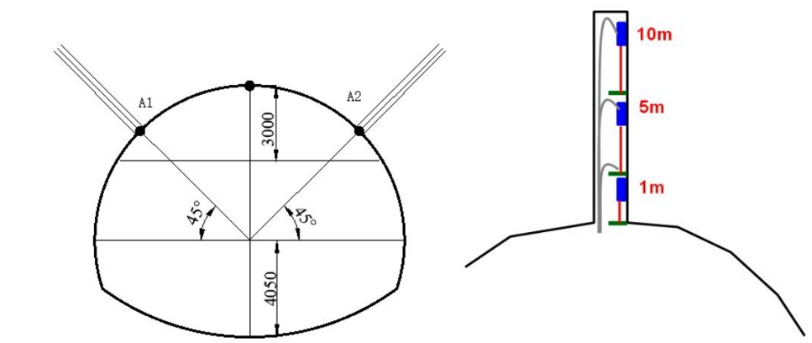

光纤位移计的定位和监测点的布置

2. 钢拱应变计保护:引线穿钢丝软管后,用镀锌钢管 + 反光条包裹,运输时采用泡沫填充保护,避免爆破和机械损伤。

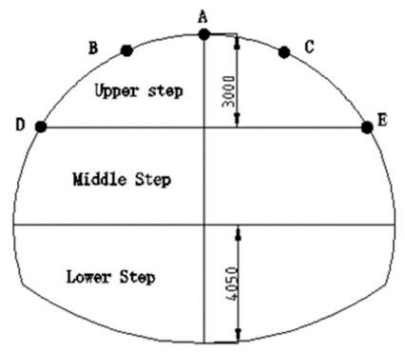

钢拱应变仪的定位

四、监测成果与工程价值

现场数据显示,NPR 锚网索耦合支护有效限制了软岩大变形,围岩松动圈稳定在 1m 左右。动态应变测试主要影响范围为围岩0~5m 深度及距掌子面 25m 内区域。

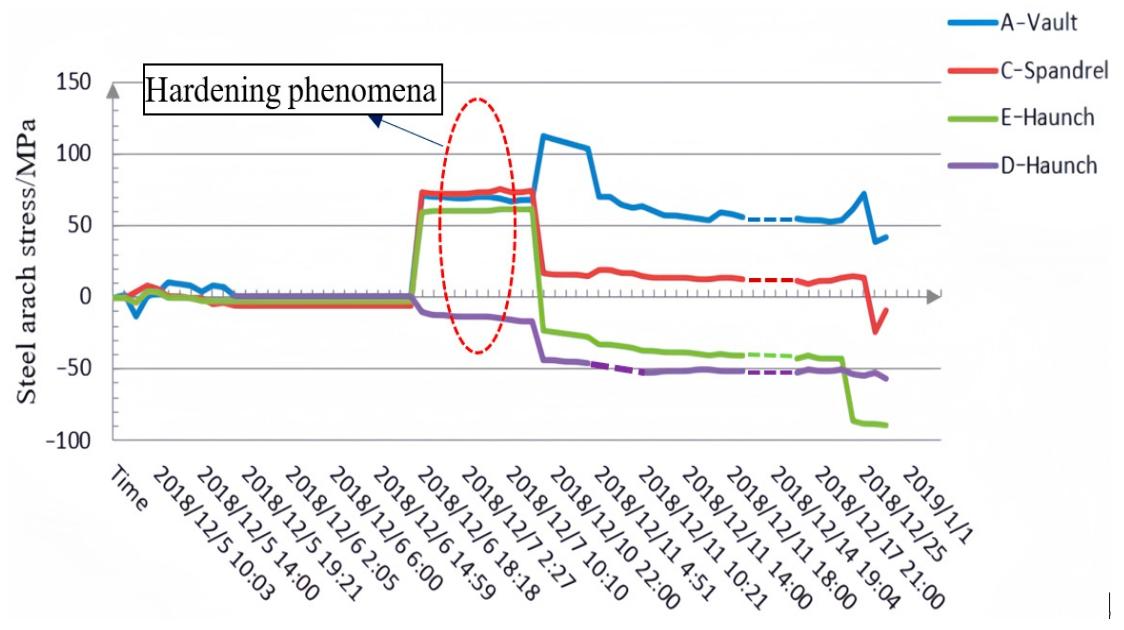

钢拱应力-时间曲线

钢拱应力监测表明,拱顶以压应力为主,拱腰后期拉应力增至 100MPa,通过拱脚锁脚导管(Φ42,L=4.5m)可增强薄弱环节稳定性。

五、结论与展望

FBG 技术实现了高应力富水隧道的精准监测,其多层防护设计使传感器存活率达 98% 以上。


光纤光栅传感系统原理

未来需进一步结合钢拱疲劳寿命指标优化支护设计,为同类工程提供更系统的监测解决方案。
